Corte totalmente automático para máquina de comprimento

    Preço unitário: USD 150000 - 80000 / Bag/Bags
    Tipo de pagamento: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Quantidade de pedido mínimo: 1 Bag/Bags
    Tempo de entrega: 60 dias
Additional Info

Pacote: embalagem nude

produtividade: 60m/min

marca: Zhongtuo

transporte: Ocean,Land

Lugar de origem: China

Habilidade da fonte: 30 sets/month

Certificados : CE, ISO, SGS

Descrição do produto

CORTE ao comprimento linha CTL máquina para (0.8 ~ 3.5) × 400 mm

Corte totalmente automático para máquina de comprimento poderia processar a espessura de 0,8-3,5 mm sem qualquer interface de pessoa.
1. parâmetros técnicos:
Bobina de espessura: 0.8 ~ 3.5 mm
Largura de bobina: 100 ~ 400mm
Material da bobina: Q195, Q235A, Q345, bobinas de aço de carbono S355, HR ou CR, resistência à tração até 590 N/mm2.
Bobina ID:φ500-610 mm
Bobina de OD: ≤φ1400mm
Peso de bobina: ≤3T
Nivelamento de rolo: φ100mm
Material de nivelamento rolos: 40Cr, dureza de superfície: HRC55-58 °
Linha velocidade: 40m/min, comprimento de medição pelo codificador, parar shear.10-12pcs/min para 2m de comprimento
Tolerância: +/-0.5mm/m de comprimento, + /-1mm de comprimento diagonal, +/-1.5mm/m2 no nivelamento nivelamento.


2. fluxo técnico:

Bobina-carregamento uncoiler de mandril de car→single com feeder→transmission guide→pinch de cabeça de bobina roll table→ lado guide→ nivelador →encode comprimento-fixing→shear →stacker

3. Descrição de cada equipamento:
Carro 3.1.Coil-loading
1) estrutura: Quatro rodas, corpo de carro feito por solda
2) o carro andar é impulsionado por: 1.5 kW ciclóide pino rodas a motor
3) movimento de cima para baixo carro por cilindro hidráulico Φ100 × 500 mm
4) a velocidade de passeio: 8 m/min, distância máxima de 4000 mm.
5) carga máxima: 3000kgs.
Un-coiler do atarraxamento Cunha
3.2.single mandril desbobinador com cabeça de bobina guia
Uncoiler estrutura: montagem base de soldagem, do modilhão único mandril hidraulicamente expandido pela biela.
Desenrolar-se tambor: Φ508 × 450mm, escala de expansão: Φ500 ~ Φ610mm.
Cilindro hidráulico para expansão: Φ100 × 100mm
Estilo de freio: freio pneumático pressão-regulação
Largura máxima de bobina: 400mm
Bobina de OD máximo: 1400mm
Peso máximo de bobina: 3, 000kgs.
Guia de cabeça de bobina é instalado no uncoiler
O imprensa-para baixo do braço da cabeça de bobina por cilindro hidráulico Φ75 x 300mm

Roda de tração para a abertura da bobina-cabeça: Φ150 x 150mm, conduzido por 2.2 kW motor ciclóide.

CTL


3.3 pitada-alimentador hidráulico com placa trabalho com pá

Pitada-alimentador: É composto por base, carrinho, assento do rolo, dupla rolos pitada-alimentação, o levantamento & mecanismo pressionando para baixo por cima do rolo, motor de acionamento.
Mover-se acima-abaixo do rolo superior imprensa: por Φ70 x cilindro hidráulico de 150mm, dois pcs.
O motor de movimentação: motor do cycloid 4KW. Pá de chapa: soldadura montagem com placas de aço, duas placas em forma de língua (um grande mover um pequeno, altos e baixos para expandir e contrato)
Cilindro hidráulico para o movimento de cima para baixo de língua grande: Φ80 × 400mm
Cilindro hidráulico para língua pequena expansão Φ63 × 400 mm -

3.4.Transmission rolo de mesa

Dimensões: 2000 mm de comprimento x 500 mm de largura
Composto de 4pcs Φ100 x 600 rolos, chapas de aço, correntes.

3.5 guia lateral
Estrutura: Cilindros verticais para restringir a posição progressiva da tira na linha central.
Rolos verticais: dois pares, Φ80 × 110mm, 40Cr, extinguendo de alta freqüência
Para ajustar os rolos verticais pelos parafusos de chumbo com faixa de ajuste: 100-400mm
Side guide
Máquina de 3.6.Leveling
1) composto de alavanca, movimentação da alavanca e codificador para corrigir o comprimento.
2) a unidade é composta por base, redutor de velocidade de ZQ500, motor da C.C. 37KW, controlador de velocidade Eurotherm 590 DC, acopladores, freio e caixa de velocidades.
3) nivelador é composto de base, frame, assentos de rolos e para baixo rolos, feixe, bloco de deslizamento do eixo, 15 rolos de nivelamento (7 8 apostadores), rolos de backup de uma linha para respectivamente superior e dispositivo de imprensa-para baixo de rolos levelign por motores elétricos (2.2 kW ciclóides redutor de velocidade) mecanismo de up-para baixo para cima do rolo de alimentação.
4) rolos de nivelamento: Φ100 × 500mm, 40Cr, HRC55-56, superfície cromo duro do revestimento
Rolos de backup: Φ100 × 150, 8 + 9pcs, 45 #steel, HB220-240
5) encoder: LM02-610 C-1200F/min(Japan Rep)
CTL 3

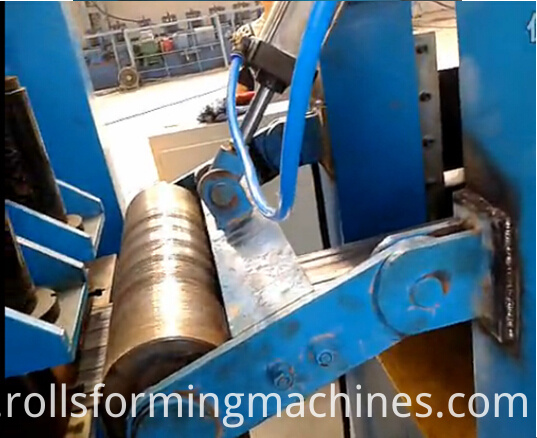

Codificação de cilindro pneumático pistão: 100 mm × 120mm
Codificação de comprimento de fixação do rolo: 40Cr, HRC52-54

Circumference:400mmx0.01(127.324)


3.7.hydraulic de corte

Composto por quadro, trilho de guia, deslizando a porta-navalha, mecanismo de corte hidráulico.
O cilindro hidráulico para a tesoura: Φ160 x 200mm, um pc
3.8.Stacker
Composto de mesa rack e mecanismo de movimento, etc.
Drive de motor: motor do cycloid 3KW.
Sistema de 3.9.hydraulic
Composto de estação hidráulica, placa da válvula, várias válvulas, mangueira de alta pressão, tubo rígido, articulações, etc.
Pressão: 12Mpa
Potência: 4.5 kW
Volume do tanque de óleo de óleo: 450L
3.10 sistema de controle elétrico
Um conjunto de sistema de controle elétrico inclui um armário de controle e um painel de operação
Instalação de potência total: sobre 60KW
