Zhongtuo Roll Forming Machinery Co., ltd

ZT-75 a 600 totalmente automático máquina de rolamento de bandeja de cabo
ZT-75 a 600 totalmente automático máquina de rolamento de bandeja de cabo
ZT-75 a 600 totalmente automático máquina de rolamento de bandeja de cabo
ZT-75 a 600 totalmente automático máquina de rolamento de bandeja de cabo

ZT-75 a 600 totalmente automático máquina de rolamento de bandeja de cabo

Preço unitário: USD 10000 - 30000 / Set/Sets
Incoterm: FOB
Quantidade de pedido mínimo: 1 Set/Sets
Tempo de entrega: 45 dias

Contato Agora Adicionar ao cesto

Informação básica

    Modelo: CNZT002

Additional Info

    Pacote: embalagem nua

    produtividade: 15m/min

    marca: Zhongtuo

    Lugar de origem: China

    Habilidade da fonte: 30 sets/month

    Certificados : CE, ISO, SGS

Descrição do produto

ZT-75 a 600 totalmente automático máquina de rolamento de bandeja de cabo


A máquina de rolamento de bandejas de cabos totalmente automática ZT-75 para 600, produzida por nós, é usada para produzir bandejas de cabos que são usadas em diferentes tipos de fábricas e edifícios. Nós oferecemos-lhe a máquina de bandeja de cabo que compreendem de prensa de perfuração eficiente, prensa hidráulica, penel de controle elétrico e muitos outros equipamentos, que tornam uma opção ideal para muitos. A máquina formadora de rolo para bandeja de cabos pode fabricar bandejas de cabos de superioridade e quantidade em menos tempo. o A máquina de rolamento de bandejas de cabos totalmente automática ZT-75 a 600 é composta pelos seguintes elementos: desbobinador hidráulico, sistema de nivelamento, máquina de puncionamento, alimentador de bobina, máquina de laminação mian e mesa de recebimento.



cable tray machine main pictures


Processo de trabalho da máquina formadora de rolos para bandeja de cabos:

Auto-de-coiler ----- nivelamento ---- servo de alimentação ---- perfuração ---- rolo formando --re-coiler

working process of cable tray roll forming machine

A máquina perfiladeira para bandeja de cabos Zhongtuo é composta pelos seguintes elementos:

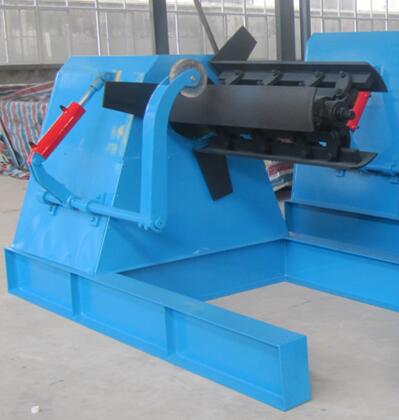

de-coiler

Parâmetro: largura do material: 225-1020mm espessura: 1-2mm;
Diâmetro interno da bobina: φ508mm, faixa de expansão interna: ф480-520 mm;
O máximo de diâmetro: φ1500mm; O máximo de carregamento: ≤5 T
Potência do motor: 5.5kw controle de mudança de freqüência
Tipo de material de imprensa: material de imprensa pneumática
Velocidade de alimentação: 0-15 m / min, ajustável

decoiler

Máquina de nivelamento de máquina de rolamento de bandeja de cabo totalmente automático

A: rolo de trabalho: nove rolos tipo máquina de nivelamento
B: Característica da estrutura: após a têmpera e revenimento, o processamento de cromagem, a rigidez, a rugosidade da superfície do rolo, etc., são todos muito melhores; É composto pelo rolete de fixação e o rolete de nivelamento, o rolete de aperto pode o controle independente, o nivelador possui um par de rolete guia horizontal e dois pares de roletes verticais e fácil de ajustar por rolete manual. Entre o nivelador e o dispositivo de alimentação, há sensor óptico, envia o sinal de feedback para o sistema de controle, o sistema de controle envia a instrução para o motor de conversão de freqüência para alterar a velocidade, atinge a meta de nível ininterrupta.

leveling machine


máquina de alimentação servo

A: função: alimentação de material

b. Característica: Usa o servo motor-driven. Alimentação do tipo multiestágio: pode introduzir 10 grupos de diferentes comprimentos de alimentação. A tela de toque de cristal líquido demonstrada é vantajosa para a mudança, estabelece vários parâmetros técnicos. O sistema de início de auto-indução e a articulação de pressão de punção (partida da prensa de punção de controle).

mian machine

Prensagem de Perfuração de

Modelo de puncionadeira: JF21-120B

Rolo formando parte

Estação de formação: 14 conjuntos
Formando variedade: quadro de ponte
O diâmetro do eixo do rolo: ¢ 85mm

punching



Corte hidráulico

Tipo de corte: corte hidráulico
Tipo de lâmina: tipo fechado cortador de cavidade
Potência hidráulica: 5.5kw
Material da lâmina: Cr12, tratamento de têmpera, dureza HRC56-58
Quantidade: 9 (depende do pedido do cliente)

Tabela de run-out

Estrutura: tipo de rolo sem poder
Sistema de controle elétrico
A: linha completa é controlada pelo sistema de controle PLC, operação de tela de toque para alcançar o humano e PLC interativo. O operador pode monitorar o programa de configuração (controle programável) e modificar o parâmetro para controlar a linha. Também pode verificar o estado de funcionamento, parâmetro e indicação de erro, etc.
B: tipo de operação: manual / auto interruptor de dois tipos. Na posição manual: pode executar cada parte da máquina. Na posição automática: pode executar a linha completa. A parada de emergência garantiu a segurança do equipamento e do operador.

Bandeja de cabo feita pela máquina formadora de rolo de bandeja de cabo Zhngtuo:

cable tray machine
