Zhongtuo Roll Forming Machinery Co., ltd

Bandeja de cabo Perfiladeira para 100-900mm
Bandeja de cabo Perfiladeira para 100-900mm
Bandeja de cabo Perfiladeira para 100-900mm

Bandeja de cabo Perfiladeira para 100-900mm

Preço unitário: USD 10000 - 30000 / Set/Sets
Incoterm: FOB
Quantidade de pedido mínimo: 1 Set/Sets
Tempo de entrega: 45 dias

Contato Agora Adicionar ao cesto

Additional Info

    Pacote: embalagem nude

    produtividade: 15m/min

    marca: Zhongtuo

    Lugar de origem: China

    Habilidade da fonte: 30 sets/month

    Certificados : CE, ISO, SGS

Descrição do produto

Bandeja de cabo Zhongtuo Perfiladeira para 100-900 mm

Brife introdução:


Na fiação elétrica dos edifícios, um sistema de bandeja de cabo é usado para suportar cabos elétricos isolados usados para distribuição de energia e comunicação. Bandejas de cabo são usadas como uma alternativa para abrir sistemas de conduíte de fiação ou elétrica e são comumente usadas para gerenciamento de cabos na construção comercial e industrial. Eles são especialmente úteis em situações onde as mudanças para um sistema de fiação são antecipadas, desde novos cabos podem ser instalados colocando-as na bandeja, ao invés de puxá-los através de uma tubulação. Para bandeja de cabo zhongtuo Máquina Perfiladeira é uma espécie de máquina para fazer a bandeja de cabo pelo princípio de Perfiladeira.

Whole line of cable tray machine

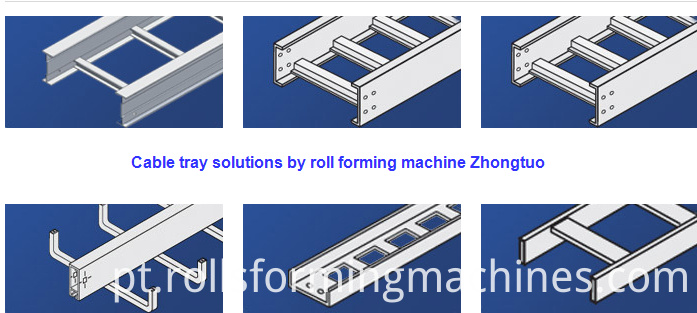

Cabo sistema de bandeja, existem muitos tipos. Aqui só aceitamos um por exemplo.

Cable tray roll forming machine

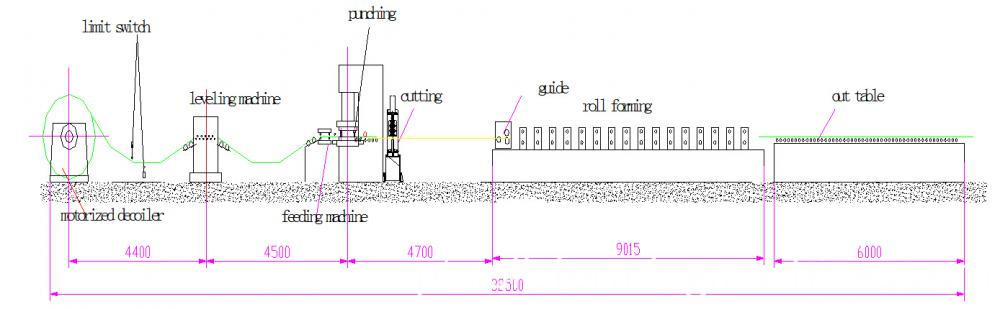

Processo de cabo bandeja Máquina Perfiladeira de trabalho:

Auto-de-coiler---nivelamento---alimentação servo---perfuração---curvadora - re-coiler

working process of cable tray roll forming machine

Zhongtuo cabo bandeja Máquina Perfiladeira é composta pelos seguintes elementos:

1 auto-de-coiler 1
2 freqüência de nivelamento máquina 5.5 1 kW alterar o motor de acionamento, velocidade ajustável
3 suporte quadro 3 rolo tipo
4 NC900servo alimentador 1 NC900 Servo motor drive
5 pancadas imprensa 1 120 toneladas
6 perfuração molde 9
7 principais formando máquina 1 100-900mm, espessura de 1-3mm, material do rolo: GCr 15
Máquina de corte hidráulica 8 1
Lâmina de corte 9 9
10 tabela do run-out 1
Sistema de controle PLC 11 painel elétrico 1

Informações de cabo bandeja Máquina Perfiladeira mais detalham:


para bobinas de

Parâmetro: largura do material: 225-1020mm espessura: 1-2mm;
Diâmetro interno da bobina: φ508mm; intervalo de expansão interna: ф480-520 mm;
O máximo de diâmetro: φ1500mm; O máximo de carga: ≤5T
Potência do motor: 5.5 kW freqüência de controle de mudanças
Pressione o tipo de material: material de prensa pneumática
Velocidade de alimentação: 0-15m/min, ajustável


Máquina de bandeja de cabo

Nivelamento da máquina

R: trabalho rolo: nove rolos do tipo máquina de nivelamento
B: característica de estrutura: após a têmpera e revenimento, processamento de chapeamento de cromo, a rigidez, a rugosidade da superfície do rolo etc. são todos melhorar grandemente; É composta pelo rolo de aperto e o nivelamento do rolo, o rolo de aperto pode o controle independente, o nivelador tem um par de rolos de guia horizontal e dois pares de rolos vertical de fabricaçao e fácil de ajustar manualmente a roda. Entre o nivelador e o dispositivo de alimentação, há sensor óptico, envia o sinal de realimentação para o sistema de controle, o sistema de controle envia a instrução para que o motor da conversão de freqüência para alterar a velocidade, atinge o objetivo nível ininterrupto.



máquina de alimentação servo

R: função: material que alimenta
b. apresentam: usa o servo motorizado. Vários estágios tipo de alimentação: 10 grupo de comprimentos diferentes de alimentação de entrada pode. O cristal líquido tocando tela demonstrada é vantajoso para a mudança, estabelece parâmetros técnicos diversos. O sistema de iniciar auto-indução e o enlace de prensa (começo de imprensa de perfurador do controle).




Imprensa de perfuração

Modelo de imprensa de perfuração: JF21-120B
Imprensa de perfuração: utiliza a placa de aço soldadura da fuselagem, a rigidez é forte, com boa aparência. Usa a embreagem de fricção do ar operado tipo combinado.


punching machine of cable tray roll forming machine

Formando parte do rolo

Formando a estação: 14sets
Formando a variedade: quadro da ponte
A largura máxima da bobina: 1020mm
A espessura máxima: ≤ 2.0 mm
O diâmetro do eixo do rolo: ¢85mm
O material do molde do rolo: Gcr15, extinguendo o tratamento: HRC58-62 °
Unidade tipo: 22kw, ZQ500reducer motor


roll forming machine of cable tray

Hidráulica de corte

Tipo de corte: corte hidráulico
Tipo de lâmina: cortador de cavidade estreita tipo dado
Energia hidráulica: 5.5 kW
Material da lâmina: Cr12, tratamento de têmpera, dureza HRC56-58
Quantidade: 9 (dependem do pedido do cliente)



Tabela de corrida

Estrutura: rolo tipo sem poder
Sistema de controle elétrico
R: toda a linha é controlada pelo sistema de controle PLC, toque a operação de tela para atingir o ser humano e PLC interativo. O operador pode monitorar o programa de configuração (controle programável) e modifique o parâmetro para controlar a linha. Também pode verificar o status, o parâmetro e o erro indicação execução etc...
B: tipo operação: interruptor do tipo manual /auto dois. Em posição manual: pode ser executado a cada parte da máquina. Em posição auto: pode executar a linha completa. A emergência foi interrompida garantir a segurança do equipamento e do operador.
C: máquina lado é equipado com o painel de controle de operação manual para trabalhador conveniente de operar;
D: função de vigilância toda linha: para alcançar a condição de movimento de linha de produção de vigilância, percebe-se a vários locais produção condição da vigilância;

E: tem a função de deteção de falha: carrega sobre a sucessão de sinal de linha de produção examina, o check-up de acordo com a seqüência, descobre o erro e dando o alarme parar a máquina.

cable tray

Bandeja de cabo feita por bandeja de cabo Zhngtuo Perfiladeira:

cable tray sample
