Zhongtuo Roll Forming Machinery Co., ltd

Máquina para fabricar telha de telhado de metal
Máquina para fabricar telha de telhado de metal
Máquina para fabricar telha de telhado de metal
Máquina para fabricar telha de telhado de metal
Máquina para fabricar telha de telhado de metal

Máquina para fabricar telha de telhado de metal

Preço unitário: USD 25000 - 6500 / Set/Sets
Tipo de pagamento: T/T,L/C,D/A,D/P,Western Union,OA
Incoterm: FOB
Quantidade de pedido mínimo: 1 Set/Sets
Tempo de entrega: 30 dias

Contato Agora Adicionar ao cesto

Informação básica

    Modelo: Zt-003-155

Additional Info

    Pacote: pacote nu

    produtividade: 30m/min

    marca: zhongtuo

    transporte: Ocean

    Lugar de origem: cangzhou

    Habilidade da fonte: 30sets/month

    Certificados : ce,iso9001

Descrição do produto

Máquina de fazer telha de cumeeira de metal Ridge


A largura da bobina de Metal Ridge Cap Tile Making Machine é geralmente de 300-550mm. A espessura da máquina de fabricação de telha de tampa de metal Ridge está entre 0,25-08 mm.Ele pode forma contínua a chapa de aço de acordo com a exigência do cliente, automaticamente cortada em comprimento. Este equipamento tem muitas vantagens, como peso leve, alta velocidade de formação, baixo ruído, transmissão estável, fácil operação, boa aparência e assim por diante.

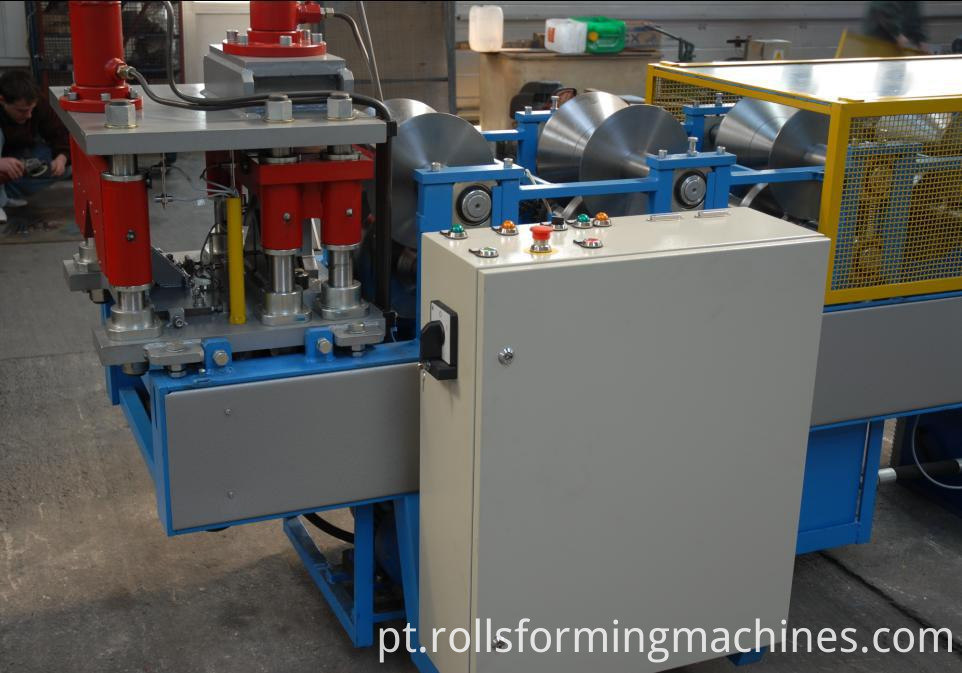

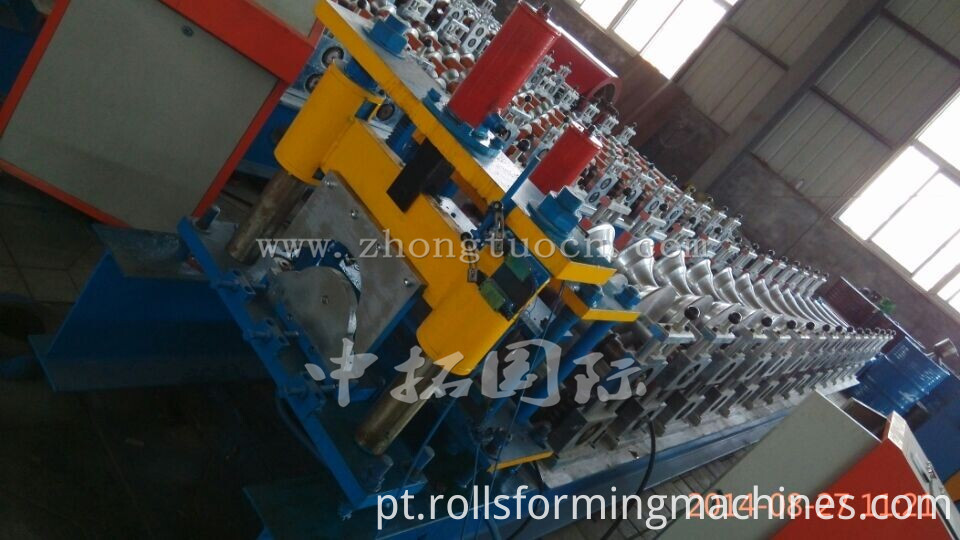

Vista geral geral da máquina para fabricar telha de cumeeira de metal Ridge

Metal Ridge Cap Tile Making Machine 02

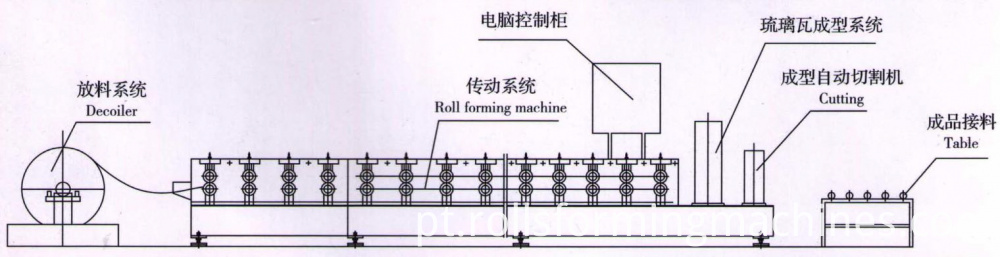

Fluxo de trabalho da telha do tampão do cume do metal que faz a máquina

Metal Ridge Cap Tile Making Machine 03

Desenhos perfil ou termina fotos do produto

Metal Ridge Cap Tile Making Machine 01

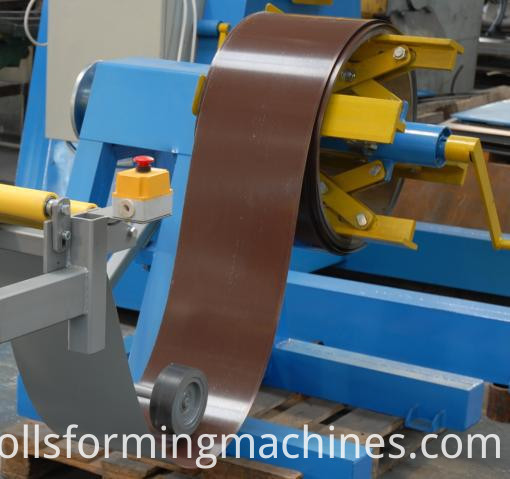

Sistema de desbobinador de telha de cumeeira de metal que faz máquina

Uso: É usado para suportar a bobina de aço e desenrolá-la de maneira rotativa.

Desenrolamento passivo puxado pelo sistema de prensagem

Capacidade de carga: 5T

Largura desenrolando: 1000mm

Diâmetro interno: 450-550mm

Metal Ridge Cap Tile Making Machine 04

Praia da entrada da telha do tampão de Ridge do metal que faz a máquina

Uso: Coloque a matéria-prima (chapa de aço) através da praia para fabricar e processar, pode garantir que os produtos são puros, paralelos e tudo é uniformidade.É definido no início da máquina principal com orientação esquerda-direita. Pode ajudar o operador a fazer a folha na direção certa, lado esquerdo e lado direito pode ser ajustado separadamente pela estrutura de parafuso manual.

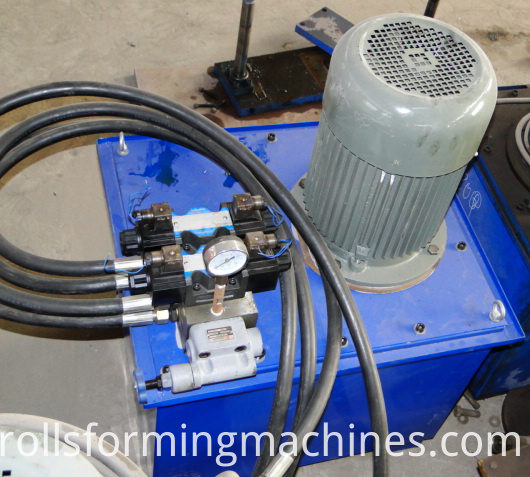

Estação hidráulica da telha do tampão de Ridge do metal que faz a máquina

É controlado pela bomba de engrenagem. Depois de encher o óleo hidráulico no tanque de óleo hidráulico, a bomba aciona a máquina de corte para iniciar o trabalho de corte.

Potência: 5.5kw

Óleo hidráulico: 46 #

Componentes: O sistema inclui um conjunto de tanque hidráulico, um conjunto de bomba de óleo hidráulico e quatro tubos hidráulicos. e dois conjuntos de válvulas de eletromagnetismo.

Metal Ridge Cap Tile Making Machine 08

Sistema de controle elétrico da telha do tampão do cume do metal que faz a máquina

Característica:

PLC 1.Adopted, conversor de freqüência, tela de toque de Delta de Taiwan para assegurar a alta velocidade com estabilidade, precisão e vida.

O elemento 2.Other elétrico é Panasonic

Metal Ridge Cap Tile Making Machine 09

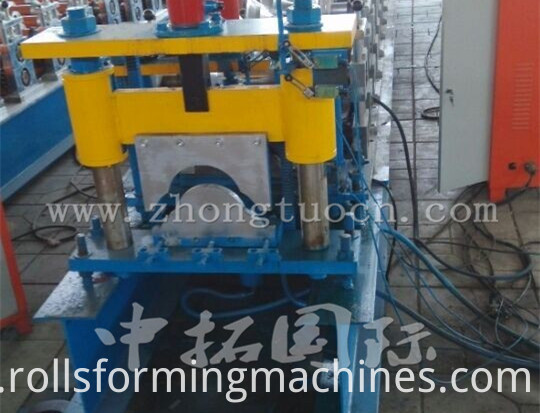

Mecanismo de corte de metal Ridge Cap Tile Making Machine

Característica: garantir a estabilidade, precisão e velocidade de corte

Função: corte automático controlado pelo PLC

Adota o acionamento hidráulico e localização automática para decidir a dimensão e cortar os produtos-alvo.

Material das lâminas: Cr12 extinto

Fonte de alimentação: energia hidráulica

Componentes: contém um conjunto de lâminas, um tanque hidráulico e uma máquina de corte.

Metal Ridge Cap Tile Making Machine 07

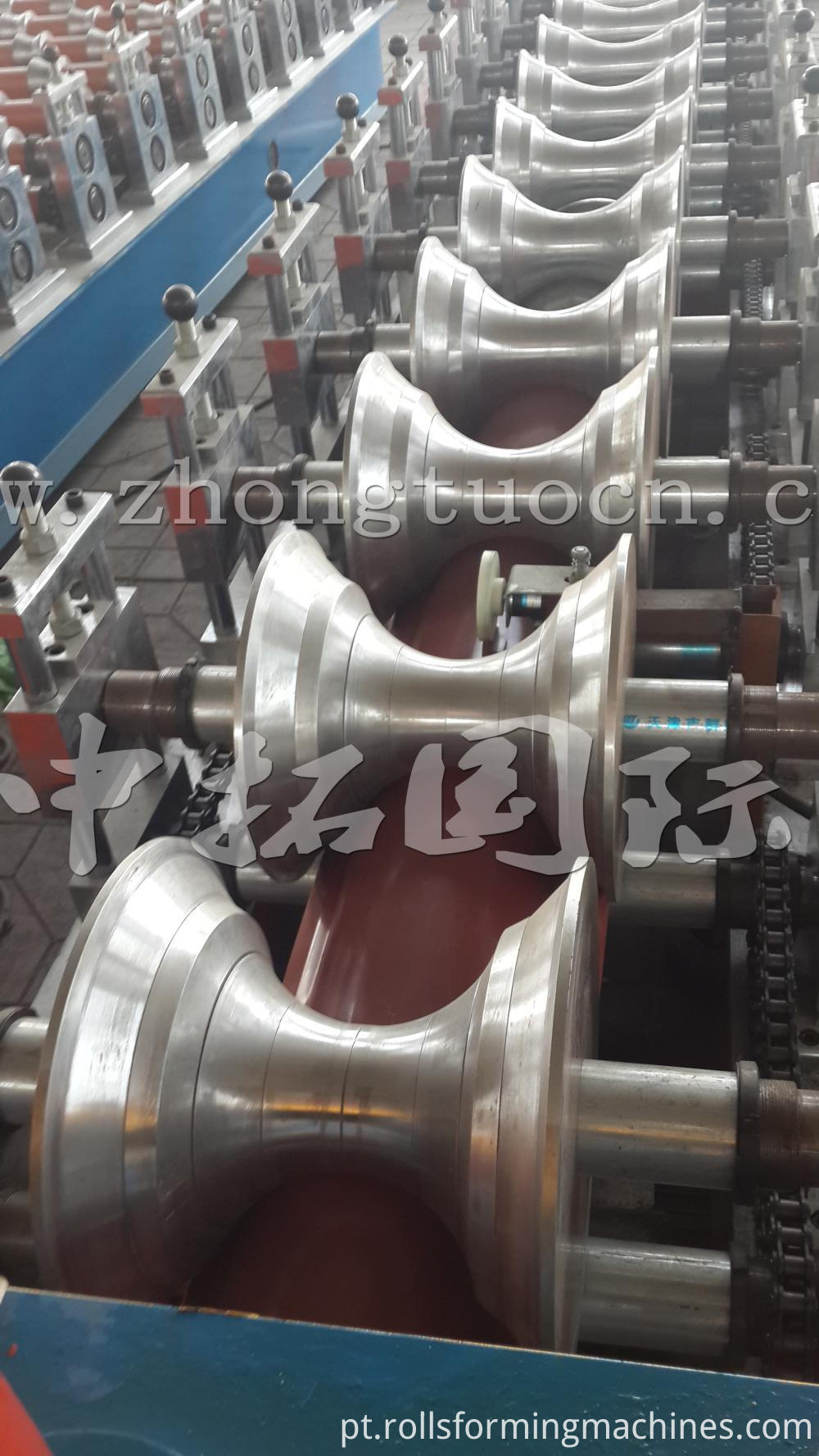

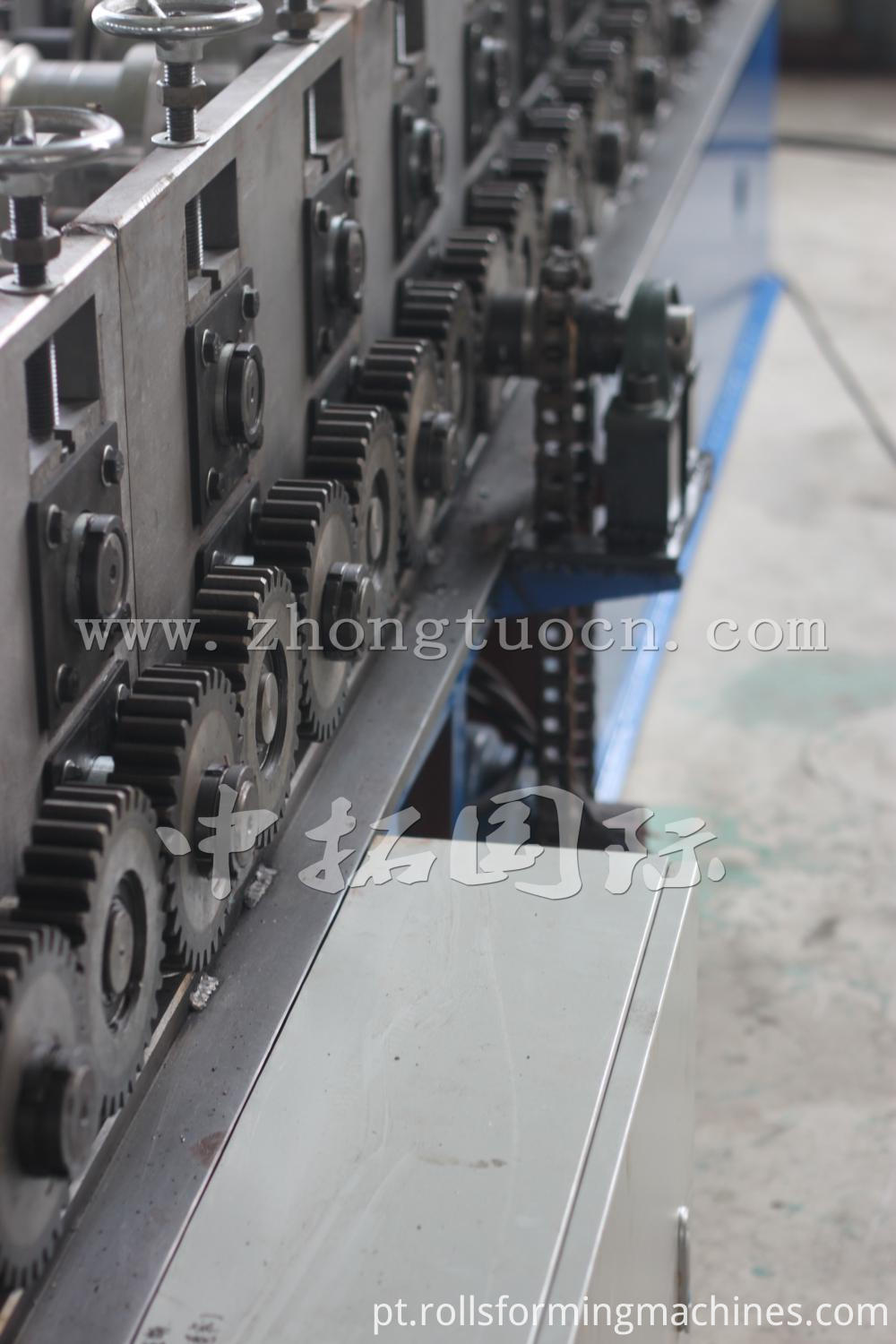

Rolo principal que forma o sistema de telha do tampão do cume do metal que faz a máquina

Comprimento da parte principal: cerca de 6500 * 1300 * 1400

Peso da peça principal: 3,5 toneladas

Tensão: 380V / 50HZ 3Phase ou como o pedido do cliente

Fixador de rolos: placa intermediária

Quadro: 350 H aço soldado

Modo de movimentação: cadeia

Material dos rolos: aço 45 #, cromagem dura superficial.

Material dos eixos: 45 # steel

Diâmetro dos eixos: φ60mm

Número de rolos: 11 rolos

Potência principal: 3.2kw

Metal Ridge Cap Tile Making Machine 05)Metal Ridge Cap Tile Making Machine 06

Mecanismo step-formed

Característica: é usado para fazer o passo, o final formado da telha vitrificada

Material do molde: Cr12 extinto

Grupo de Produto : Folha da telhadura Perfiladeira > Telha vitrificada e Ridge Cap Perfiladeira
