Zhongtuo Roll Forming Machinery Co., ltd

Telhas de telha / telha de aço rolo dá forma à máquina
Telhas de telha / telha de aço rolo dá forma à máquina
Telhas de telha / telha de aço rolo dá forma à máquina
Telhas de telha / telha de aço rolo dá forma à máquina
Telhas de telha / telha de aço rolo dá forma à máquina

Telhas de telha / telha de aço rolo dá forma à máquina

Preço unitário: USD 10500 - 38000 / Set/Sets
Tipo de pagamento: T/T,L/C,D/A,D/P,Western Union,OA
Incoterm: FOB
Quantidade de pedido mínimo: 1 Set/Sets
Tempo de entrega: 45 dias

Contato Agora Adicionar ao cesto

Informação básica

    Modelo: Zt-003

Additional Info

    Pacote: Um 20GP

    produtividade: 10m/min

    marca: Zhongtuo

    transporte: Ocean,Land

    Lugar de origem: Hebei

    Habilidade da fonte: 30sets/month

    Certificados : CE/ISO9001

Descrição do produto

roof tiles/steel tile roll forming

machine

Glazed tile roll forming machine

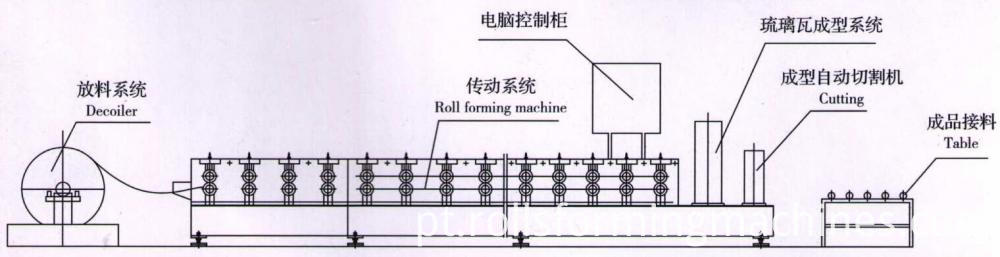

Processo de produção

Desenrolar → Material de alimentação na máquina → Formação de rolo → Comprimento de medição → Formada passo → Corte automático → Recebimento de produtos

Glazed tile roll forming machine

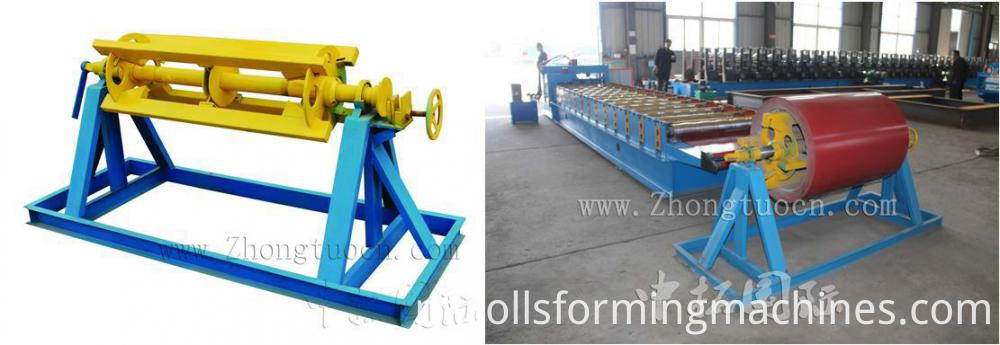

Sistema Un-coiler

Uso: É usado para apoiar a bobina de aço e desenrolá-la de maneira giratória.

Desenrolamento passivo puxado pelo sistema de prensagem

Loading capacity

Uncoiling width

Inner diameter

5 T

1250 mm

450-550 mm

Glazed tile roll forming machine

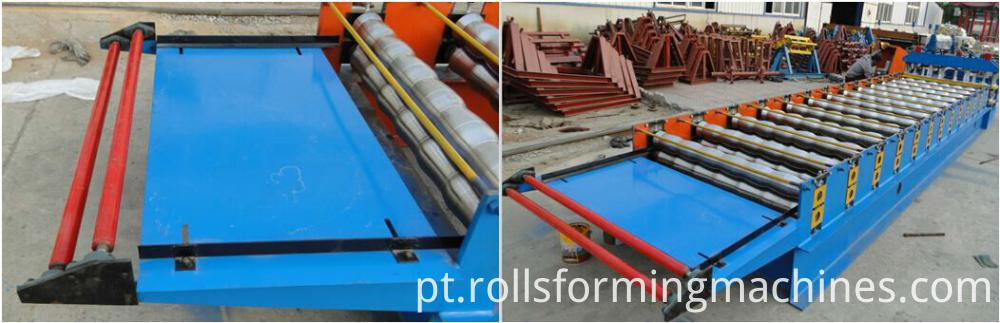

Peça de alimentação de bobina

Uso: colocar a matéria-prima (chapa de aço) através da praia para a fabricação e

processo, pode garantir que os produtos são puros, paralelos e tudo é

uniformidade.Por favor, consulte o regulamento do equipamento para saber a função de localizar

ângulo de ferro.

Glazed tile roll forming machine

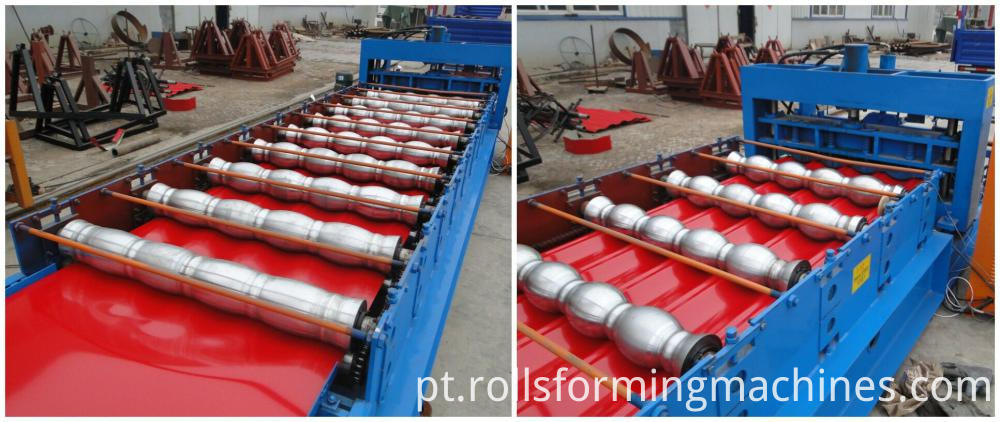

Dispositivo de formação

Uso: A fim manter a forma e a precisão do produto, adota a estrutura soldada da folha, movimentação do redutor do motor, transmissão chain, rolo cromado que pode manter a superfície da placa de molde lisa e nao fácil ser marcado quando está trabalhando

Característica: garantir a estabilidade, precisão e vida útil.

No.

Main parameter

1

Length of the main part

7500*1650*1500 mm

2

Weight of main part

4.5 T

3

Voltage

380 V/50 HZ 3 Phase(as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16 mm

7

Drive mode

chain

8

Material of rollers

45#steel, surface hard chromium plating

9

Material of shafts

45#steel

10

Diameter of shafts

Φ 80 mm

11

Number of rollers

13 rollers

12

Main power

5.5 kw

Glazed tile roll forming machine


Contador

Um contador mede o comprimento, pulsa e decide o comprimento. Codificador Omron para comprimento

Medição.

Glazed tile roll forming machine

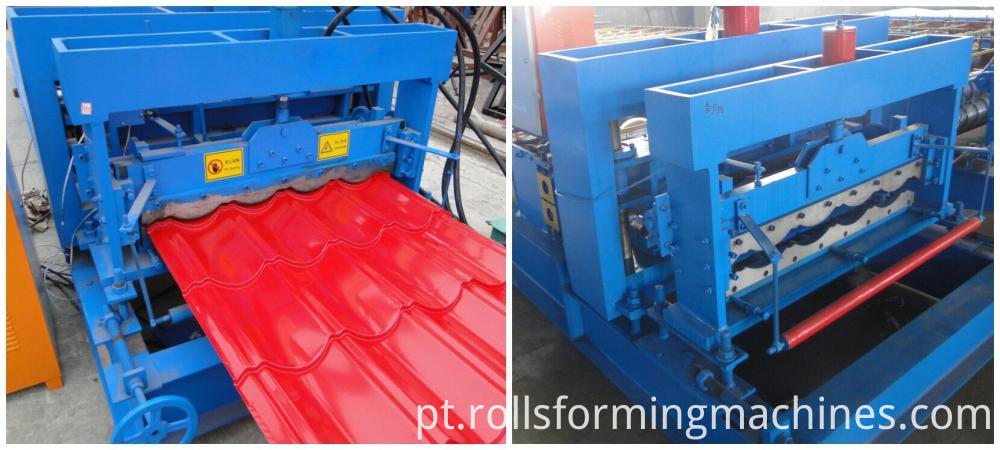

Mecanismo step-formed

Blade Material

Feature

Cr12 quenched

It is used to make the step,the glazed tile`s final formed

Glazed tile roll forming machine

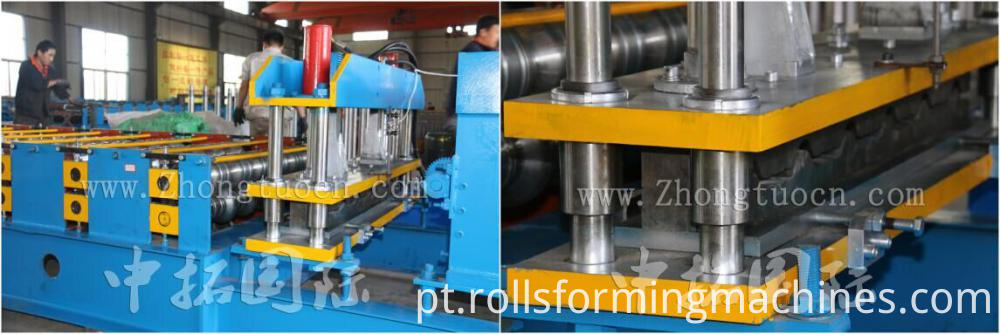

Mecanismo de corte

Acionamento hidráulico avançado, perfuração automática e corte após a formação, não

distorção ou desperdício, fator de segurança de alto nível.

(inclui ferramentas de corte, tanque hidráulico, máquina de corte)

Blade Material

Cutting system

Cr12 quenched

Full automatic

Glazed tile roll forming machine

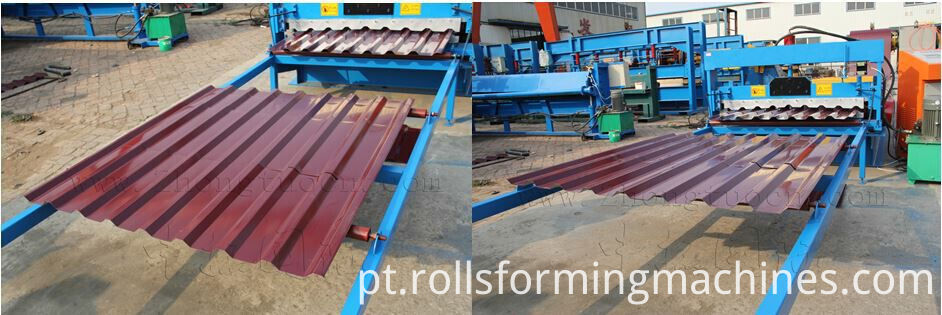

Produtos que recebem mesas

1. Adota o aço soldado e o rolo suportado para transmitir os produtos.

2. 3 * 0,9 * 0,6 m

Glazed tile roll forming machine

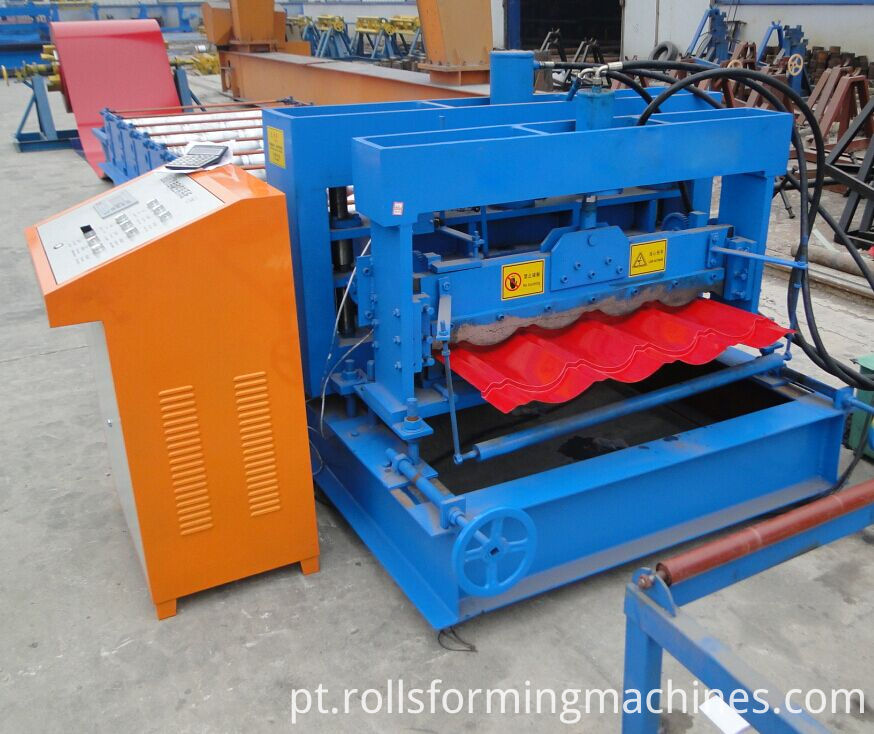

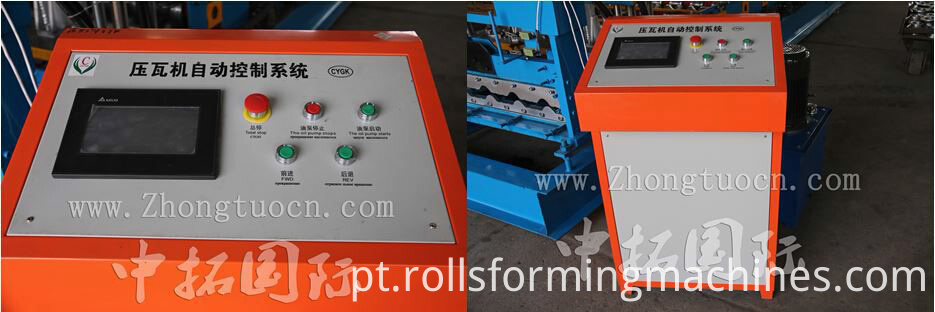

Dispositivo de controle

PLC 1.Adopted, transdutor, painel de toque de Delta Taiwan para garantir alta velocidade com

estabilidade, precisão e vida útil.

O elemento 2.Other elétrico é o delta

3. equipado com interruptor móvel, quebra de ar, radiador, transformador e vazamento elétrico

protetor para conveniência de operação e segurança.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

Glazed tile roll forming machine

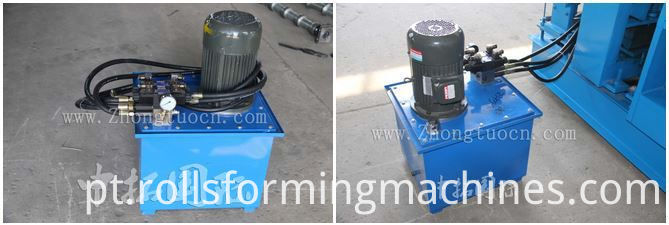

Hidráulico

(inclui um conjunto de tanque hidráulico, um conjunto de bomba de óleo hidráulico, dois tubos hidráulicos.

dois conjuntos de válvulas de eletromagnetismo)

Orgin

Power

Advanced hydraulic system from Taiwan

5.5 kw

Glazed tile roll forming machine


Componentes do painel de telhado de telha vitrificada rolo formando a linha de produção da máquina

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Step-formed mechanism

set

1

6

Post cut

set

1

7

Electric motor

set

1

8

Output table

set

1

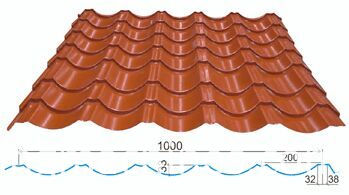

Rolo vitrificado do painel do telhado de telha que forma parâmetros de produção da máquina

Glazed tile roll forming machine

Material de processamento: placa de aço colorido, placa galvanizada, ou placa de alumínio

Espessura do material: 0,3-0,8 mm

Dureza do material: 195 mpa --- 350 mpa

Largura do material: 1250 mm Comprimento de onda: 200 mm

Largura formada: 1000 mm Altura do degrau: 33 mm

Comprimento do passo: 150 mm --- 380 mm (ajustável) Velocidade de trabalho: 10 m / min


Peças de reposição (grátis)

1. Peças danificadas fáceis: conk 2 PCes, fusível-ligação 4 PCes;

2. Tapete de borracha 1 pcs;

3. Chave de parafusos 1 peças

Machine Description

Qty

Delivery time

Container

Type

Price

Glazed Tile Roof Panel Roll Forming Machine


1 SET

45 working days

After receiving deposit


One 20GP

FOB10500-38000USD

Remarks

Payment

terms

30% T/T in advance and balance 70% after inspection confirmation before shipment

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*20 GP container

Warranty

One year, and we will provide the technical support for the whole life

Installation

1.Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD 50/person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)
