Zhongtuo Roll Forming Machinery Co., ltd

Máquina do tampão de Ridge para o painel da telhadura
Máquina do tampão de Ridge para o painel da telhadura
Máquina do tampão de Ridge para o painel da telhadura
Máquina do tampão de Ridge para o painel da telhadura
Máquina do tampão de Ridge para o painel da telhadura

Máquina do tampão de Ridge para o painel da telhadura

Preço unitário: USD 25000 - 6500 / Set/Sets
Tipo de pagamento: L/C,T/T,D/P,Western Union
Incoterm: FOB
Quantidade de pedido mínimo: 1 Set/Sets
Tempo de entrega: 30 dias

Contato Agora Adicionar ao cesto

Informação básica

    Modelo: Zt-003-153

Additional Info

    Pacote: pacote nu

    produtividade: 30m/min

    marca: zhongtuo

    transporte: Ocean

    Lugar de origem: cangzhou

    Habilidade da fonte: 30sets/month

    Certificados : ce,iso9001

Descrição do produto

Máquina do tampão do cume com boa qualidade


Para o painel da telhadura


A largura da bobina desta máquina com tampa de boa qualidade é geralmente de 300-550 mm. A espessura da máquina formadora de rolo cumeeira está entre 0,25-08mm.Ele pode formar contínua a chapa de aço de acordo com a exigência do cliente, automaticamente cortado ao comprimento. Este equipamento tem muitas vantagens, como peso leve, alta velocidade de formação, baixo ruído, transmissão estável, fácil operação, boa aparência e assim por diante.

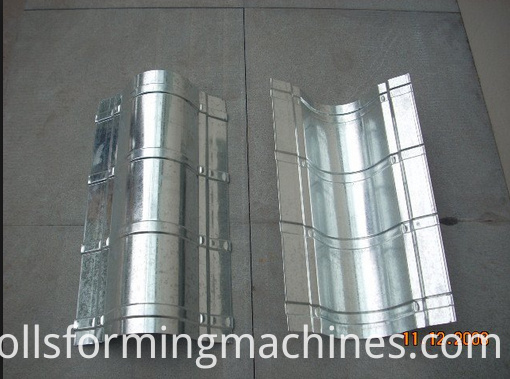

Desenhos perfil ou termina fotos do produto

ridge cap machine with good quality 01

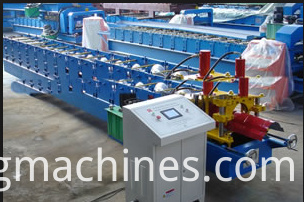

Vista geral da máquina do tampão de Ridge com boa qualidade

Ridge Cap Roll Forming Machine 01


Fluxo de trabalho da máquina Ridge Cap com boa qualidade

Ridge Cap Roll Forming Machine 02


Sistema Uncoiler de Ridge Cap Machine Com boa qualidade

Uso: É usado para suportar a bobina de aço e desenrolá-la de maneira rotativa.

Desenrolamento passivo puxado pelo sistema de prensagem

Capacidade de carga: 5T

Largura de desenrolamento: 1000mm

Diâmetro interno: 450-550mm

Ridge Cap Roll Forming Machine 03

Praia da entrada da máquina do tampão de Ridge com boa qualidade

Uso: Coloque a matéria-prima (placa de aço) através da praia para fabricar e processar, pode garantir que os produtos são puros, paralelos e tudo é uniformidade.É definido no início da máquina principal com orientação esquerda-direita. Pode ajudar o operador a fazer a folha na direção certa, lado esquerdo e lado direito pode ser ajustado separadamente pela estrutura de parafuso manual.


Rolo principal que forma o sistema da máquina do tampão do cume com boa qualidade

Comprimento da parte principal: cerca de 6500 * 1300 * 1400

Peso da peça principal: 3,5 toneladas

Tensão: 380V / 50HZ 3Phase ou como o pedido do cliente

Fixador de rolos: placa intermediária

Quadro: 350 H aço soldado

Modo de movimentação: cadeia

Material dos rolos: aço 45 #, cromagem dura superficial.

Material dos eixos: 45 # steel

Diâmetro dos eixos: φ60mm

Número de rolos: 11 rolos

Potência principal: 3.2kw

Ridge Cap Machine With Good Quality 02

Mecanismo step-formed

Característica: é usado para fazer o passo, o final formado da telha vitrificada

Material do molde: Cr12 extinto


Mecanismo de corte de Ridge Cap Machine Com boa qualidade

Característica: garantir a estabilidade, precisão e velocidade de corte

Função: corte automático controlado pelo PLC

Adota o acionamento hidráulico e localização automática para decidir a dimensão e cortar os produtos-alvo.

Material das lâminas: Cr12 extinto

Fonte de alimentação: energia hidráulica

Componentes: contém um conjunto de lâminas, um tanque hidráulico e uma máquina de corte.

Ridge Cap Machine With Good Quality 03

Estação hidráulica da máquina do tampão de Ridge com boa qualidade

É controlado pela bomba de engrenagem. Depois de encher o óleo hidráulico no tanque de óleo hidráulico, a bomba aciona a máquina de corte para iniciar o trabalho de corte.

Potência: 5.5kw

Óleo hidráulico: 46 #

Componentes: O sistema inclui um conjunto de tanque hidráulico, um conjunto de bomba de óleo hidráulico e quatro tubos hidráulicos. e dois conjuntos de válvulas de eletromagnetismo.

Ridge Cap Machine With Good Quality 04

Sistema de controle elétrico da máquina do tampão de Ridge com boa qualidade

Característica:

PLC 1.Adopted, conversor de freqüência, tela de toque de Delta de Taiwan para assegurar a alta velocidade com estabilidade, precisão e vida.

O elemento 2.Other elétrico é Panasonic

Ridge Cap Machine With Good Quality 05
